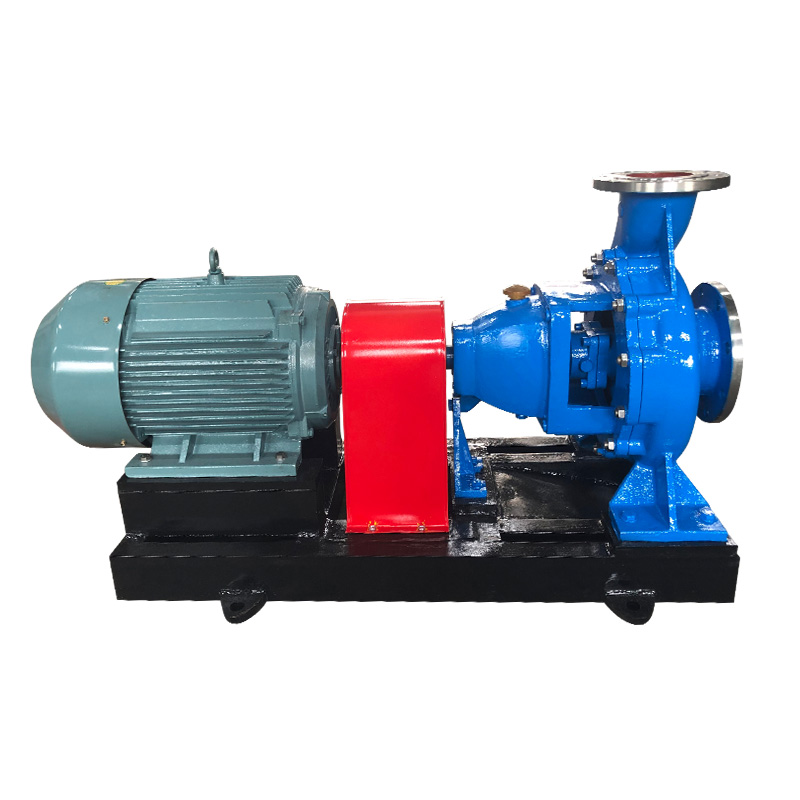

최적의 선택 석유화학 공정 펌프 유체 역학, 재료 과학 및 산업 규정 준수 표준에 대한 깊은 이해가 필요합니다. 엔지니어링 조달 팀과 공장 운영자의 경우 기술 사양에 따라 까다로운 화학 처리 환경에서 운영 신뢰성, 유지 관리 간격 및 총 수명주기 비용이 결정됩니다. 이 종합 가이드에서는 중요한 선택 기준, 규정 준수 프레임워크 및 산업용 응용 분야에 맞춰진 고급 펌프 기술을 검토합니다.
산업 표준 및 규정 준수 프레임워크
API 610 대 ANSI/ASME 표준
석유 및 화학 산업은 안전성과 호환성을 보장하는 엄격한 장비 표준에 따라 운영됩니다. 사양 개발에는 이러한 프레임워크 간의 차이점을 이해하는 것이 필수적입니다.
API 610 프로세스 펌프 사양 석유, 석유화학, 천연가스 응용 분야의 대형 원심 펌프를 관리합니다. 이 표준은 다음에 대한 특정 요구 사항을 갖춘 견고한 구조를 강조합니다.
- 오버행(OH), 베어링 간(BB) 및 수직 매달기(VS) 펌프 유형
- 정격 조건에서 최소 베어링 수명 25,000시간(3년)
- 최대 허용 작동 압력보다 최소 50psi 높은 등급의 주강 또는 합금 케이스
- API 682 기계식 씰을 수용하는 샤프트 씰 챔버 치수
ANSI/ASME B73.1 사양 다음에 중점을 두고 화학 응용 분야의 수평 최종 흡입 펌프를 다룹니다.
- 제조업체 간 치수 호환성
- 배관을 방해하지 않고 로터를 제거할 수 있는 후면 풀아웃 설계
- 외부 씰 조정 기능
- 압력 등급은 일반적으로 24bar(350psi) 및 300°C(572°F)로 제한됩니다.
| 매개변수 | API 610 11판 | ANSI/ASME B73.1-2012 |
| 기본 애플리케이션 | 정유, 중석유화학 | 일반화학처리 |
| 압력 등급 | 최대 200bar(2,900psi) | 최대 24bar(350psi) |
| 온도 범위 | -160°C ~ 450°C | -73°C ~ 370°C |
| 재료 사양 | 주강 최소, 합금 공통 | 연성철, 316SS 표준 |
| 샤프트 설계 | 견고한 샤프트, L3/D4 비율 < 60 | 표준 샤프트 공차 |
| 씰 챔버 | API 682 호환 치수 | 표준 씰 챔버 |
| 베이스플레이트 요구 사항 | API 610 부록 B(그라우팅) | ANSI 표준 제작 |
150°C 이상의 탄화수소 또는 20bar를 초과하는 압력을 처리하는 시설의 경우, API 610 프로세스 펌프 사양 필요한 안전 마진과 재료 무결성을 제공합니다.
부식성 매체에 대한 재료 선택
석유화학 환경에서는 치명적인 고장을 방지하기 위해 정밀한 재료 매칭이 필요합니다. 일반적인 합금 사양은 다음과 같습니다.
- 316L 스테인레스 스틸 : 50ppm 이하의 약산성, 염화물 환경에 대한 표준
- CD4MCu(ASTM A890 등급 1B) : 해수 및 염화물 서비스에 대해 우수한 내공식성(PREN > 33)을 제공하는 이중 스테인리스 스틸
- 하스텔로이 C-276 : 습식염소, 황산 등의 환경을 산화, 환원시키는 니켈-몰리브덴 합금
- 티타늄 등급 2 : 염화물 환경에서 뛰어난 내식성, 최대 315°C로 제한
- 2205/2507 이중 스테인리스강 : PREN 35-40을 사용한 초오스테나이트 합금에 대한 비용 효율적인 대안
재료 선택은 서로 다른 금속이 공정 유체에 동시에 접촉할 때 갈바닉 호환성을 고려해야 합니다.
원심 펌프 설계 구성
오버행 대 베어링 간 배열
는 화학공장용 원심펌프 선택은 기본적으로 유압 요구 사항 및 유지 관리 접근성에 따라 달라집니다.
오버행(OH) 펌프 베어링 너머의 캔틸레버 샤프트 끝 부분에 임펠러를 배치합니다.
- 최대 300미터의 헤드를 위한 단일 스테이지 구성
- 기초 요구 사항을 줄이는 컴팩트한 설치 공간
- 모터나 배관을 방해하지 않고 로터를 제거할 수 있는 후면 풀아웃 설계
- 한계: 높은 특정 속도에서 샤프트 편향 제약
베어링 간(BB) 펌프 두 베어링 하우징 사이의 임펠러를 지지합니다.
- 단일 스테이지(BB1) 또는 다중 스테이지(BB3, BB4, BB5) 구성
- 메인 배관을 방해하지 않고 검사가 가능한 축 분할 케이싱
- 더 높은 방사형 및 스러스트 부하 용량
- 1,000m³/h를 초과하는 유량 또는 400미터 이상의 수두에 필요
| 구성 | 최대 유량(m³/h) | 최대 헤드(m) | 최고 속도(rpm) | 일반적인 효율성 |
| OH2(단일 스테이지) | 1,500 | 350 | 3,600 | 65-78% |
| OH3(인라인) | 300 | 150 | 3,600 | 60-72% |
| BB1(축 분할, 단일) | 15,000 | 300 | 1,800 | 75-85% |
| BB3(축분할, 다단) | 8,000 | 2,000 | 4,000 | 70-82% |
| BB5(방사형 분할, 다단) | 2,500 | 3,500 | 6,000 | 65-75% |
유압 성능 최적화
BEP(최고 효율점) 선택에 따라 장기적인 신뢰성이 결정됩니다. BEP 흐름의 80-110%를 초과하여 작동하면 다음이 생성됩니다.
- 베어링 마모를 증가시키는 방사형 스러스트 하중
- 임펠러 캐비테이션을 일으키는 재순환
- 씰 페이스 런아웃 공차를 초과하는 샤프트 편향
특정 속도(Ns) 계산은 임펠러 형상 선택을 안내합니다.
Ns = N × √Q / H^0.75
여기서 N = 회전 속도(rpm), Q = 유량(m³/h), H = 단계당 헤드(m)
- Ns 500-1,500: 고양정, 저유량 응용 분야를 위한 방사형 임펠러
- Ns 1,500-5,000: 적당한 헤드 적용을 위한 혼합 흐름 임펠러
- Ns 5,000-10,000: 고유량, 저수두 서비스용 축류 임펠러
씰링 기술 및 배출 제어
기계적 씰 구성
환경 규정 및 안전 요구 사항은 다음과 같은 고급 씰링 솔루션을 주도합니다. 석유화학 공정 펌프 응용 프로그램.
단일 기계적 밀봉 계획 11(펌프 배출에서 밀봉 챔버로의 재순환) 또는 계획 13(펌프 흡입으로의 재순환) 배관 배열을 통해 위험하지 않고 독성이 없는 서비스에 적합합니다.
이중 무압력 씰(배치 2) Plan 52(순환이 가능한 외부 저장소) 또는 Plan 53A(가압 차단 유체)를 사용하여 위험한 유체에 대한 백업 봉쇄를 제공합니다.
이중 가압 씰(배치 3) Plan 53B(순환 장벽 유체 시스템) 또는 Plan 53C(피스톤 어큐뮬레이터 가압)를 활용하여 휘발성 유기 화합물(VOC) 및 독성 화학 물질에 대한 배출 제로 기능을 제공합니다.
| 씰 배열 | 누출 제어 | 배리어 유체 필요 | 일반적인 응용 |
| 싱글 (플랜 11) | 대기로의 누출 제어 | 아니요 | 물, 비휘발성 탄화수소 |
| 이중 비가압(계획 52) | 2차 봉쇄 | 예, 무압력 | 경질 탄화수소, 독성 화학물질 |
| 이중 가압식(계획 53B) | 제로 프로세스 누출 | 예, 위의 과정에 가압됩니다. | 황화수소, 벤젠, 치명적인 서비스 |
| 가스 장벽(계획 72/76) | 제로 프로세스 누출 | 질소 가스 장벽 | 고체가 함유된 중합 유체 |
마그네틱 드라이브 기술
자기 구동 석유화학 펌프 구성에서는 동기식 자기 커플링을 통해 기계적 밀봉이 완전히 제거됩니다.
- 격리 쉘 : 대기로부터 공정유체를 분리하는 Hastelloy C 또는 티타늄 구조
- 자성재료 : 사마륨-코발트(SmCo)는 최대 350°C까지, 네오디뮴-철-붕소(NdFeB)는 150°C로 제한됩니다.
- 와전류 손실 : 금속 격납 쉘은 순환이 필요한 열을 발생시킵니다. 비금속(세라믹) 쉘은 손실을 제거하지만 압력 등급을 제한합니다.
- 건조 보호 실행 : 캐비테이션이나 건식 운전 시 치명적인 고장을 방지하기 위해 필요합니다.
전력 전송 효율 범위는 85~95%이며, 손실은 15~30°C의 온도 상승 계산이 필요한 격납 쉘 가열로 나타납니다.
특수 응용 분야 및 극한 조건
고온 공정 설계
고온 프로세스 펌프 제조업체 기능은 400°C를 초과하는 열팽창 문제를 해결합니다.
- 중심선 지원 : 열 성장 중 정렬 유지, API 610에 따라 175°C 이상 필수
- 유연한 파이프 연결 : 펌프 케이싱에 과도한 힘을 전달하지 않고 노즐 하중을 수용합니다.
- 냉각 재킷 : 300°C 이상의 유체 취급 시 베어링 하우징 온도를 80°C 이하로 유지하십시오.
- 핫 정렬 절차 : 초기 냉간 정렬 후 작동온도에서 커플링 정렬 확인
는rmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.
극저온 및 다상 처리
액화천연가스(LNG) 및 극저온 화학 서비스에는 다음이 필요합니다.
- 확장된 보닛 디자인 : 주변 온도 베어링 및 씰로부터 저온 공정 유체를 격리합니다.
- 재료 취성 검증 : 최소 설계 온도에서의 샤르피 충격 시험
- 가스 취급 임펠러 : 15-30% 가스 부피 비율을 관리하는 특수 유도기 설계 또는 개방형 임펠러
유지보수 전략 및 구성요소 관리
예측 유지 관리 구현
상태 모니터링 기술은 중요한 수리 간 평균 시간(MTBR)을 연장합니다. 석유화학 공정 펌프 자산:
- 진동 분석 : ISO 10816 속도 제한(대형 펌프의 경우 4.5mm/s, 소형 장치의 경우 7.1mm/s)은 베어링 성능 저하 및 임펠러 불균형을 감지합니다.
- 씰 챔버 압력/온도 모니터링 : 씰 표면 마모 또는 플러시 라인 막힘을 조기에 감지
- 현재 서명 분석 : 모터 부하 변화를 통해 BEP로부터 펌프 작동점 편차를 식별합니다.
- 적외선 온도 측정 : 베어링 과열 및 윤활 불량 위치 파악
예비 부품 재고 및 호환성
ANSI 화학 펌프 수리 부품 다중 소스 조달을 가능하게 하는 치수 표준화의 이점:
- 중요한 예비품 : 샤프트, 베어링, 메카니컬 씰, 케이싱 웨어링, 임펠러(특수합금의 경우 12~18개월 리드타임)
- 권장 예비품 : 개스킷, O-링, 씰면, 커플링 요소
- 자본 여유분 : 완전한 로터 조립, 고부가가치 서비스를 위한 케이싱
API 610 펌프에는 맞춤형 엔지니어링으로 인해 제조업체별 구성품이 필요하므로 장기적인 공급업체 관계와 포괄적인 예비 부품 계약이 필요합니다.
| 구성요소 카테고리 | ANSI 펌프 가용성 | API 610 펌프 가용성 | 일반적인 리드타임 |
| 기계적 밀봉 | 다중 소스, 표준화된 챔버 | API 682 카트리지 씰 | 2~8주 |
| 베어링 | 표준 SKF/FAG/NSK | 스러스트 하중에 맞게 맞춤화됨 | 1~4주 |
| 임펠러 | 프레임 크기 내에서 교환 가능 | 주문제작, 패턴필요 | 12~26주 |
| 케이싱 | 교환 가능한 치수 | 독특한 캐스팅, 소재별 | 16~32주 |
| 샤프트 | 표준 재료 | 합금별, 열처리 | 8~16주 |
조달 및 공급업체 평가
기술입찰평가기준
다음에 대한 종합적인 공급업체 평가 화학공장용 원심펌프 조달에는 다음이 포함됩니다.
- 유압 검증 : NPSH 검증 및 진동 측정을 포함하여 ISO 9906 Grade 1 또는 2에 따른 입회 성능 테스트
- 소재 인증 : 화학적 조성 및 기계적 특성이 포함된 밀 테스트 보고서(MTR), 중요 합금에 대한 양성 재료 식별(PMI)
- 품질경영 : ISO 9001 인증, ASME 섹션 IX에 대한 용접 자격, NDE 절차(방사선 촬영, 초음파, 염료 침투제)
- 문서 : API 610 데이터 시트, 성능 곡선, 단면도, 유지 관리 매뉴얼, 예비 부품 목록
수명주기 비용 분석
총 소유 비용 계산에서는 초기 자본 지출보다 에너지 소비 및 유지 관리에 우선순위를 둡니다.
LCC = C_초기 C_에너지 C_유지보수 C_생산_손실 - C_잔여
에너지 비용은 일반적으로 지속적으로 작동하는 펌프의 총 수명 주기 비용의 75~85%를 차지합니다. 손해배상 조항(일반적으로 0.5-1.0% 효율성 부족 벌금)을 통한 효율성 보장은 조달 이익을 보호합니다.
회사 개요: 강소환우화공신재료유한회사
1987년에 설립된 Jiangsu Huanyu Chemical New Materials Co., Ltd.는 100명 이상의 기술 및 생산 직원을 고용하고 있는 산업용 펌프 부문의 전문 제조업체로 운영되고 있습니다. 이 회사는 통합 생산 프레임워크 내에서 기계 제조, 열 처리, 냉간 가공 및 매몰 주조 기능을 통합합니다.
는 product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, 자기 구동 석유화학 펌프 장치, 자체 프라이밍 펌프 및 파이프라인 펌프.
는se product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.
Jiangyin Yangtze River Bridge에 근접한 Yangtze River에 위치한 이 시설은 국내 및 국제 유통을 위한 전략적 물류 이점을 유지합니다.
자주 묻는 질문(FAQ)
API 610이 석유화학 응용 분야의 ANSI 펌프 표준과 다른 점은 무엇입니까?
API 610 프로세스 펌프 사양 더 무거운 구조, 더 높은 압력 등급(최대 200bar 대 24bar) 및 정유소 서비스에 대한 특정 자재 요구 사항을 요구합니다. API 610에는 주강의 최소 구조, L3/D4 비율이 60 미만인 견고한 샤프트 설계, API 682 기계적 밀봉에 적합한 크기의 밀봉 챔버가 필요합니다. ANSI 펌프는 낮은 압력에서 일반 화학 물질을 처리할 때 치수 호환성과 백 풀아웃 설계를 강조합니다. 150°C 이상의 탄화수소 또는 독성 서비스의 경우 일반적으로 API 610 준수가 필수입니다.
기존 밀폐형 펌프 대신 마그네틱 구동 펌프를 지정해야 하는 경우는 언제입니까?
자기 구동 석유화학 펌프 배출 제로 요구 사항, 독성 또는 발암성 유체(벤젠, 황화수소), 누출이 경제적 손실을 나타내는 고가의 공정 유체 또는 공기 유입으로 제품이 오염되는 진공 서비스에 대한 선택이 표시됩니다. 제한 사항에는 85~95% 효율(기존 펌프의 경우 95~98%), 자성 재료 선택에 따른 온도 제약(NdFeB의 경우 150°C, SmCo의 경우 350°C), 공회전 시 치명적인 고장 모드가 포함됩니다. 초기 자본 비용은 밀봉된 대안보다 30-50% 더 높으며, 이는 밀봉 유지 관리가 필요 없고 환경 규정을 준수한다는 점에서 정당화됩니다.
고염화물 석유화학 환경에 적합한 재료를 어떻게 선택합니까?
재료를 선택하려면 공식 저항 등가수(PREN = %Cr 3.3×%Mo 16×%N)를 계산해야 합니다. 60°C 미만의 온도에서 염화물 농도가 1,000ppm 미만인 경우 316L(PREN ~24)이면 충분합니다. 중간 염화물(1,000-10,000ppm)에는 2205 듀플렉스(PREN 35) 또는 904L 슈퍼 오스테나이트(PREN 34)가 필요합니다. 염화물이 10,000ppm을 초과하는 혹독한 환경이나 100°C 이상의 온도에서는 2507 듀플렉스(PREN 40), Hastelloy C-276(PREN 65) 또는 티타늄이 필요합니다. 고온 프로세스 펌프 제조업체 문서에서는 회전 어셈블리의 이중 스테인리스강 부품에 대한 내마모성을 검증해야 합니다.
적절하게 지정된 석유화학 펌프의 유지보수 간격은 얼마나 됩니까?
적절한 사양과 작동을 통해 MTBR(평균 수리 간격) 목표인 48~60개월을 달성할 수 있습니다. 중요한 요소에는 최고 효율성 지점의 80-110% 내에서 작동, NPSH 마진을 1.5미터(또는 NPSHA > 1.3×NPSHR) 이상 유지, ISO 10816에 따른 진동 속도 모니터링, API 682 호환 씰 지원 시스템 구현이 포함됩니다. ANSI 화학 펌프 수리 부품 가용성 및 표준화로 인해 맞춤형 API 610 장치의 경우 수리 시간이 48~72시간에 비해 8~24시간으로 단축됩니다. 진동 분석 및 열화상 측정을 사용한 예측 유지 관리는 치명적인 오류를 방지합니다.
조달 중에 펌프 효율 보장을 어떻게 확인합니까?
제조업체 시설에서 ISO 9906 1등급(고정밀) 또는 2등급(표준 승인)에 따라 입회 성능 테스트를 요구합니다. 테스트는 차단부터 런아웃까지 전체 작동 범위를 포괄하고 수두, 흐름, 전력, NPSH 요구 사항 및 진동 수준을 확인해야 합니다. API 610에 따라 허용되는 허용 오차에는 BEP에서 헤드 ±3%, 효율성 0% 음수 허용 오차(보증에서 감소 없음) 및 NPSHR 0%(보증에서 증가 없음)가 포함됩니다. 효율성 부족 1%당 펌프 가격의 0.5~1.0%를 지정하는 손해배상 조항을 포함합니다. 에 대한 화학공장용 원심펌프 애플리케이션에서는 정확한 운영 비용 예측을 위해 모터 및 전송 손실을 포함한 전선 대 물 효율성을 요청합니다.
참고자료
- 미국 석유 연구소. (2010). API 표준 610: 석유, 석유화학 및 천연가스 산업용 원심 펌프 (11 판). 워싱턴 DC: API 게시 서비스.
- 미국 기계공학회. (2012). ASME B73.1-2012: 화학 공정용 수평단 흡입 원심 펌프 사양 . 뉴욕: ASME.
- 미국 기계공학회. (2019). ASME 섹션 IX: 용접, 납땜 및 융합 자격 . 뉴욕: ASME.
- 유럽 표준화 위원회. (2012). EN ISO 9906:2012: 로토다이나믹 펌프 - 유압 성능 승인 테스트 - 1, 2, 3등급 . 브뤼셀: CEN.
- 유압 연구소. (2014). ANSI/HI 9.6.3-2012: Rotodynamic(원심 및 수직) 펌프 - 허용 작동 영역에 대한 지침 . 파시패니, 뉴저지: 유압 연구소.
- 국제표준화기구. (2016). ISO 10816-7:2009: 기계적 진동 - 비회전 부품 측정을 통한 기계 진동 평가 - 제7부: 산업용 응용 분야용 회전 역학 펌프 . 제네바: ISO.
- Karassik, I.J., Messina, J.P., Cooper, P., & Heald, C.C.(2008). 펌프 핸드북 (4 판). 뉴욕: 맥그로힐.
- Lobanoff, V.S., & Ross, R.R. (1992). 원심 펌프: 설계 및 응용 (2 판). 보스턴: 버터워스-하이네만.
- 스테파노프, AJ (1957). 원심 및 축류 펌프: 이론, 설계 및 응용 (2 판). 뉴욕: John Wiley & Sons.
